Устройство свай установкой Sunward SWDM 240

Ищете надежного подрядчика для свайных работ? Компания ДБК-ЮГ выполняет полный комплекс работ по устройству буронабивных свай (БНС) для промышленных, гражданских и инфраструктурных объектов.

Мы не просто предоставляем технику в аренду — мы закрываем весь цикл задач на вашем объекте, гарантируя сроки и качество. Бурим, варим бнс каркасы, выполняем устройство свай, а также перевозим технику и БНС каркасы.

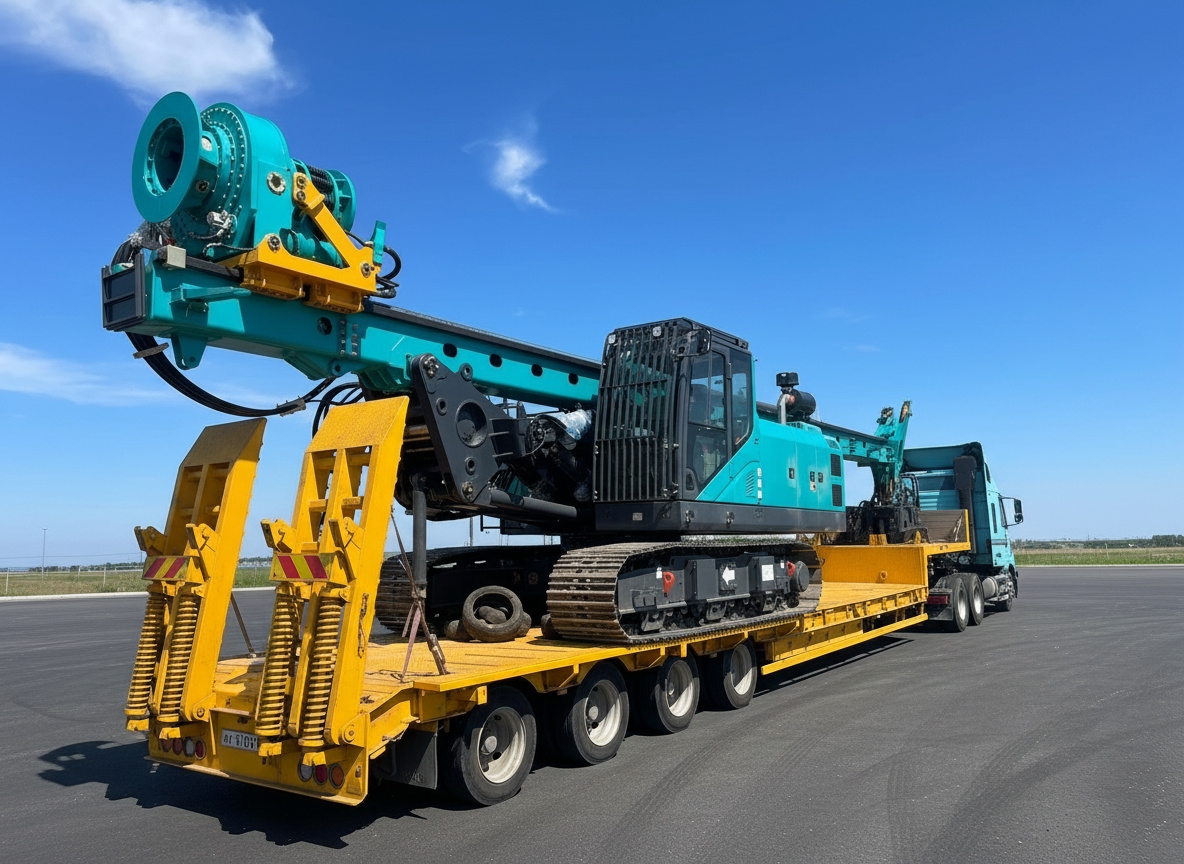

Буровые работы производим нашей буровой установкой Sunward SWDM 240 — это одна из самых популярных роторных буровых установок тяжелого класса. Она предназначена для создания буронабивных свай (БНС) большого диаметра при строительстве мостов, эстакад, промышленных зданий и высотных комплексов.

Ниже приведены подробные заводские технические характеристики именно для модели Sunward SWDM 240.

🚜 Основные рабочие параметры (Бурение)

• Максимальный крутящий момент вращателя (ротора): 240 кН·м (24 т/м)
• Максимальный диаметр бурения: 2 000 мм (2 метра)
• Максимальная глубина бурения (фрикционная штанга / Friction Kelly): 67 метров (используется для мягких грунтов, суглинков)
• Максимальная глубина бурения (замковая штанга / Interlocking Kelly): 55 метров (используется для твердых грунтов, скальных пород, где нужно создавать усилие на забой)
• Скорость вращения ротора: 7 ~ 22 об/мин

⚙️ Двигатель и гидравлика

• Марка двигателя: Cummins (чаще всего модель QSL9-C325, США) — очень надежный, тяговитый и ремонтопригодный дизель.
• Номинальная мощность: 242 кВт (около 329 л.с.) при 2100 об/мин.
• Гидравлическая система: В базе используются компоненты ведущих мировых брендов (главные насосы Kawasaki или Rexroth, гидромоторы Rexroth).

🏗 Лебедки и система подачи

• Тяговое усилие главной лебедки: 240 кН (24 тонны).
  • Особенность Sunward: У этой модели главная лебедка расположена на поворотной платформе (сзади), а не на мачте. Это сильно снижает центр тяжести, делает машину более устойчивой и увеличивает срок службы стального каната.
• Макс. скорость подъема главной лебедки: 70 м/мин.
• Тяговое усилие вспомогательной лебедки: 80 кН (8 тонн).
• Цилиндр подачи (нагрузка на бур):
  • Усилие давления (вниз): 190 кН (19 тонн)
  • Усилие извлечения (вверх): 200 кН (20 тонн)
  • Ход цилиндра: 5 000 мм (5 метров)

📏 Габариты, шасси и масса

• Рабочая масса установки: 78 – 80 тонн (включая стандартную буровую штангу).
• Шасси: Гусеничное, гидравлически раздвижное (для обеспечения устойчивости при бурении и прохождения в габарит при перевозке).
• Ширина гусеничной тележки в рабочем положении: 4 300 мм
• Ширина гусеничной тележки в транспортном положении: 3 300 мм
• Ширина башмака (трака): 800 мм
• Габаритная высота в рабочем положении: 21 000 мм (21 метр)
• Угол наклона мачты: Вперед 5°, Назад 15°, Влево/Вправо ±4°.

Оставьте заявку или пришлите проект (КЖ/ПОС), и мы оперативно рассчитаем смету и сроки реализации!

АКЦИЯ

При заказе большого объёма буровых работ особые условия

Для заказчиков с большими объёмами буровых работ и БНС-каркасов предусмотрены льготные условия, позволяющие существенно оптимизировать бюджет проекта.

При выполнении крупного объёма буровых работ нашей техникой:

изготовление БНС-каркасов производится без оплаты за работу;
заказчик оплачивает только стоимость металла;
все работы по сборке и изготовлению каркасов мы берём на себя.

Изготовление
БНС каркасов

любой длинны и диаметра под
техническое задание заказчика

узнать подробности
